项目背景：
• 要求培训室可以满足平时会议、培训的音频扩声系统，主要实现语言信号传播的清晰，便于培训工作的开展。
• 满足中小型会议扩声的需求。系统声学指标达到国家《厅堂扩声系统声学特性指标》的音乐和语言兼用一级标准扩声指标。
• 配置投影机和100英寸投影屏幕，投影机采用隐藏方式吊顶安装。
选型清单：
|
序号 |
设备描述 |
型号 |
品牌国别 |
数量 |
单位 |
|
一、发言系统 |
|
|
|
|
|
1、 |
15寸电容鹅颈话筒 |
915B/40-115 |
ASTATIC/美国 |
2 |
只 |
|
二、音响系统 |
|
|
|
|
|
1、 |
免调试数字音频处理器 |
M-633D |
TOA/日本 |
1 |
台 |
|
2、 |
带式高音音柱音箱 |
CDA300 |
SLS/美国 |
2 |
只 |
|
3、 |
CDA300通用转接件 |
BKT-CN02 |
中国 |
2 |
只 |
|
4、 |
音箱落地支架 |
502 |
中国 |
1 |
对 |
|
5、 |
扩声功放 |
PPA-60s |
H-WIT/美国 |
1 |
台 |
|
6、 |
单手持无线话筒 |
WT-5810/WM-5225 |
TOA/日本 |
1 |
套 |
|
7、 |
单头戴无线话筒 |
WT-5810/WM-5325/WH-4000H |
TOA/日本 |
1 |
套 |
|
8、 |
蓝光DVD |
BDP-3120-G |
PIONEER/日本 |
1 |
台 |
|
9、 |
电源时序器 |
PAP-1210 |
H-WIT/美国 |
1 |
台 |
|
三、视频显示系统 |
|
|
|
|
|
1、 |
3000流明DLP投影机 |
XR-D258XA |
SHARP/日本 |
1 |
台 |
|
2、 |
电动遥控玻珠幕 |
100寸 |
红叶/中国 |
1 |
副 |
|
3、 |
投影机电动吊架 |
定制 |
中国 |
1 |
套 |
|
4、 |
多媒体桌插 |
MAX-533 |
MAXLAB/中国 |
2 |
套 |
|
四、工程辅材 |
|
|
|
|
|
1、 |
19寸音响机柜（16U） |
定制 |
中国 |
1 |
台 |
|
2、 |
专用音视频线及控制线等辅材 |
定制 |
中国 |
1 |
批 |
设计思路概述
使用电扩声系统，厅堂内应该能达到扩声声学特性指标——GYJ125《厅堂扩声系统声学特性指标》“语言和音乐兼容扩声一级”标准。
|
等 级 |
声学特性 |
|
最大声压级（空场稳态性准峰值声压级）dB |
传输频率特性 |
传声增益(dB) |
声场不均匀度(dB) |
总噪声级(4) |
|
语言和音乐兼容扩声一级 |
125一4000Hz范围内平均声压级≥98dB |
以125-4000Hz的平均声压级为0dB,在此频带内允许≤±4dB;63-125Hz和4000-8000Hz在允许范围内 |
125-4000Hz的平均值≥-8dB |
1000Hz,4000Hz:≤8dB |
≤NR25 |
在培训室配置了2支鹅颈话筒ASTATIC 915B/40-115，此话筒具有极高的频率稳定性，是培训会议发言提供了音质，保障了声音清晰。
根据国家GYJ125《厅堂扩声系统设计规范》，要求在会议进行时语言清晰，声压级足够。因此首先要保证的是语言的清晰度；配置了2只SLS CDA300线性音柱扬声器壁挂安装在会议室内，满足会议室的声压级需求。
本方案选用了一台TOA的M-633D全自动数字音频处理矩阵,让混音器也走向智能。只需按一下按钮， 完全免调试TOA的M-633D 数字混音器就能自动消除让人不舒服的混响和回声，播放出准确、清晰的声音。它配有简单的按钮来进行自动音频调节，无须复杂的电脑设置，即便您不是音响技术员，也能操作M-633D。它具有自动回声控制功能，反馈抑制功能。
配置2套无线手持话筒供流动发言使用，配置一台DVD可播放一些背景音乐。通过12路电源时序器H-WIT PAP-1210，更利于专业设备的维护，用户只需一键便能开启或关闭所有设备，减少了误操作对设备的损害。
根据要求在会议室内安装一块100”电动正投屏幕。屏幕采用具有高增益、宽视角的电动玻珠投影幕，既能够满足建筑结构的尺寸要求，又能提供给观众清晰的画面。大屏幕采用凹槽安装方式，平时不使用时收缩在凹槽内，不会影响美观。
由于电动屏幕达到100”，因此选用3000ANSI流明SHARP XR-D258XA高亮度投影机，可以提供清晰逼真的图像。

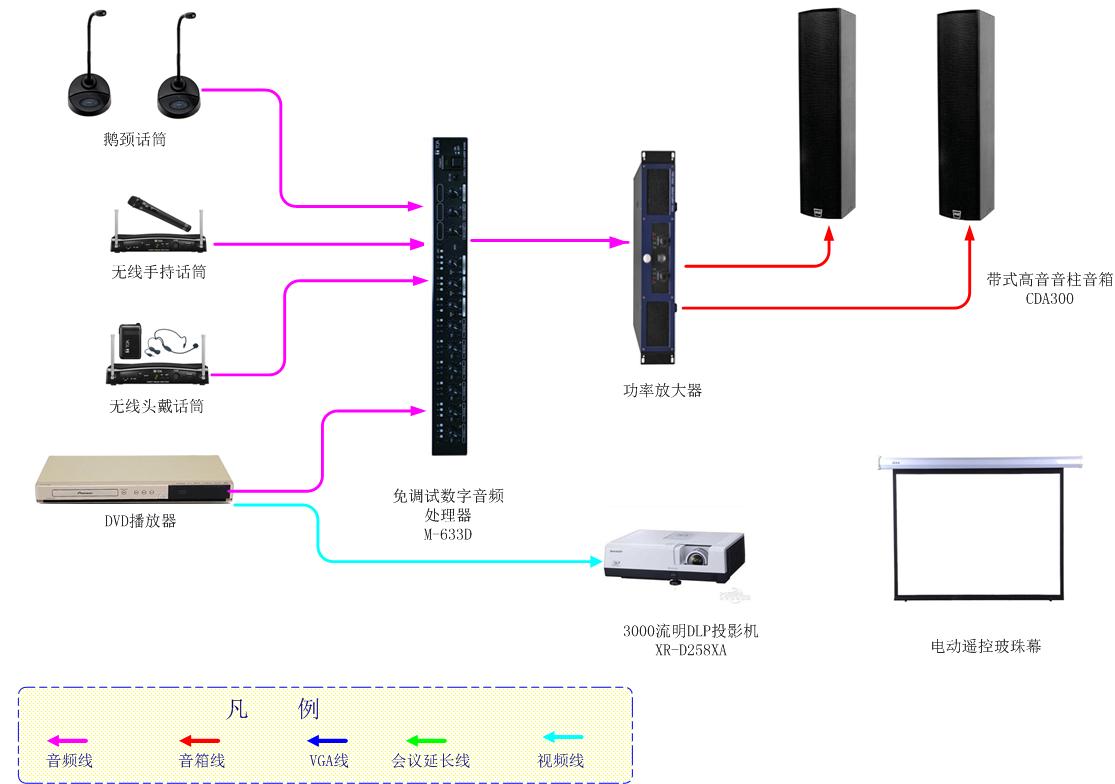

方案示意图：
|
