项目背景：

•  实现会议室报告功能需求，报告厅主要满足以会议、培训、学术交流、学术报告发言讨论的功能，以会议的语言扩声为主，音乐为辅。

•  要求可以满足现代会议的一切管理需求，有主席台报告的发言系统，主要以移动发言为主。

•  选取具备先进功能的DVD和录像机以及实物和图文传送器通过大屏幕投影机还原其图像，为了更高效、实时地指挥需要配备一套中央集成控制设备，控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能，大大提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识。

•  满足中型会议扩声的需求。系统声学指标达到国家《厅堂扩声系统声学特性指标》的音乐和语言兼用一级标准扩声指标。

•  显示系统为DVI同步显示系统，DVI同步即DVI显示器上的内容可完全同步地在大屏上显示，这种结构的显示屏由播出机、控制板、屏体等组成。

选型清单:

设计思路概述

使用电扩声系统，厅堂内应该能达到扩声声学特性指标——GYJ125《厅堂扩声系统声学特性指标》“语言和音乐兼容扩声一级”标准。利用最先进的声学设计EASE软件作为方案设计的工具。

会议系统采用了一套1拖4的无线会议系统H-WIT  WR-800，此话筒具有极高的频率稳定性，是会议室发言的首选。

根据国家GYJ125《厅堂扩声系统设计规范》，要求在会议进行时语言清晰，声压级足够。因此首先要保证的是语言的清晰度；我们决定采用集中+分散式扩声方式，配置了2只H-WIT LX-112主音箱，为了声场均匀，配置了2只H-WIT LX-110辅助音箱，满足会议室的声压级需求。还为主席台配置了2只H-WIT LX-110监听音箱。

本方案选用了一台12路话筒2编组专业调台H-WIT PAM-12/2,配置了4进8出的音频处理器H-WIT PAP-248，达到音箱处理的数字效果，为了达到方便的控制声音的音质和音色，配置了一台均衡器H-WIT PAP-E231。

配置1套无线手持话筒和1套(领夹+手持)双无线话筒，配置一台DVD可播放一些背景音乐。通过12路电源时序器H-WIT PAP-1210，更利于专业设备的维护，用户只需一键便能开启或关闭所有设备，减少了误操作对设备的损害。

根据要求在报告厅内安装一块LED拼接显示屏幕，并将该信息自动分配到LED显示屏的每个单元板，从而完成显示屏所需要的各种信号，使LED显示屏体显现出色彩逼真、动态感强的画面。

系统设计采用插卡式高清混合矩阵MAXLAB HD-MMD1616,数字化传输以及显示方式。显示效果:可以显示任何高质量的图像,而且颜色丰富分辨率清晰;

中央控制系统主要用来控制会议室的播放设备，如DVD机、TV；显示设备，远程视频终端、插卡式高清混合矩阵；音响系统，如音量大小、功放电源管理；以及灯光窗帘等环境设备。

采用功能强大的MAXLAB MAX-CP2E经济型控制系统。MAX-CP2E主机是第二代控制系统中功能强大的综合控制系统，有很高的性价比和扩展性。MAX-CP2E主机带有4个RS232双向串行口，用来控制投影机、音频处理器等；MAX-CP2E主机带有8个IR口，可用来控制DVD机等红外或单向串行设备。配了1台强电继电器模块MAX-PCI8，可实现投影机、背投屏、日光灯、窗帘、功放电源等的控制，一个MAX-PCI8共有8路，每路电流不能超过10A。

在控制触摸屏上配置一台APPLE无线液晶触摸屏IPAD，可用它来实现对会议室内的所有设备的集中总控制。管理人员只须通过触摸屏，就可以轻松实现对报告厅内所有设备的控制。

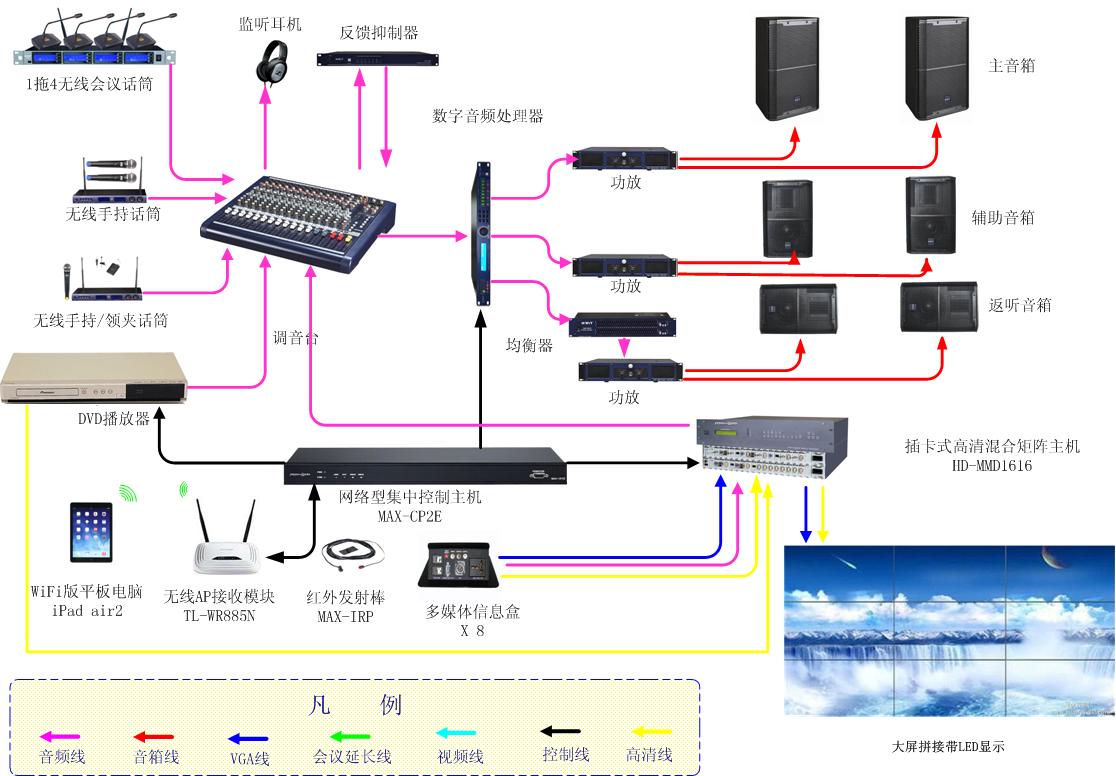

方案示意图：
