项目背景：
• 实现现代化会议室功能需求，视频会议室主要满足以远程视频会议、培训、学术交流发言讨论的功能，以会议的语言扩声为主，音乐为辅。
• 要求可以满足现代会议的一切管理需求，有简单的发言系统，主要以移动发言为主。
• 选取具备先进功能的DVD和录像机以及实物和图文传送器通过大屏幕投影机还原其图像，为了更高效、实时地指挥需要配备一套中央集成控制设备，控制室内所有影音设备、信号切换、灯光、屏幕升降、音量调节等等功能，大大提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识。
• 满足中型会议扩声的需求。系统声学指标达到国家《厅堂扩声系统声学特性指标》的音乐和语言兼用一级标准扩声指标。
• 配置大尺寸LED液晶电视机，电视机采用壁挂安装。
选型清单：
|
序号 |
设备描述 |
型号 |
品牌国别 |
数量 |
单位 |
|
一、发言系统 |
|
|
|
|
|
1、 |
一拖四无线会议话筒 |
WR800 |
H-WIT/美国 |
1 |
套 |
|
2、 |
可变指向性钮扣话筒 |
220VP |
ASTATIC/美国 |
4 |
只 |
|
二、音响扩声系统 |
|
|
|
|
|
1、 |
8进8出媒体矩阵,含8路回声抑制功能（翼套包） |
C8（HW） |
POLYCOM/美国 |
1 |
台 |
|
2、 |
四通道数字功放 |
MICROPLUS |
AUDICA/英国 |
2 |
台 |
|
3、 |
时尚阵列扬声器 |
MICROLINE |
AUDICA/英国 |
6 |
只 |
|
4、 |
DVD播放机 |
BDP-3120-G |
PIONEER/日本 |
1 |
台 |
|
5、 |
电源时序器 |
PAP-1210 |
H-WIT/美国 |
1 |
台 |
|
6、 |
单手持无线话筒 |
WT-5810/WM-5225 |
TOA/日本 |
1 |
套 |
|
三、视频显示系统 |
|
|
|
|
|
1、 |
60寸高清LED液晶电视机 |
LCD-60DS51A |
SHARP/日本 |
2 |
台 |
|
2、 |
插卡式高清混合矩阵主机 |
HD-MMD0808 |
MAXLAB/中国 |
1 |
台 |
|
3、 |
单路DVI输入卡,带均衡 |
HD-MID-01 |
MAXLAB/中国 |
8 |
台 |
|
4、 |
单路DVI输出卡 |
HD-MOD-01 |
MAXLAB/中国 |
8 |
台 |
|
5、 |
液晶电视壁挂架 |
定制 |
中国 |
2 |
副 |
|
6、 |
翻盖式高清接口盒 |
定制 |
中国 |
4 |
只 |
|
四、工程辅材 |
|
|
|
|
|
1、 |
19寸音响机柜（16U） |
定制 |
中国 |
1 |
台 |
|
2、 |
专用音视频线及控制线等辅材 |
定制 |
中国 |
1 |
批 |
设计思路概述
使用电扩声系统，厅堂内应该能达到扩声声学特性指标——GYJ125《厅堂扩声系统声学特性指标》“语言和音乐兼容扩声一级”标准。利用最先进的声学设计EASE软件作为方案设计的工具。
|
等 级 |
声学特性 |
|
最大声压级（空场稳态性准峰值声压级）dB |
传输频率特性 |
传声增益(dB) |
声场不均匀度(dB) |
总噪声级(4) |
|
语言和音乐兼容扩声一级 |
125一4000Hz范围内平均声压级≥98dB |
以125-4000Hz的平均声压级为0dB,在此频带内允许≤±4dB;63-125Hz和4000-8000Hz在允许范围内 |
125-4000Hz的平均值≥-8dB |
1000Hz,4000Hz:≤8dB |
≤NR25 |
会议系统采用了一套1拖4的无线会议系统H-WIT WR-800，此话筒具有极高的频率稳定性，是会议室发言的首选。配置了4只ASTATIC 220VP可变指向性钮扣话筒为远程视频会议拾音。
根据国家GYJ125《厅堂扩声系统设计规范》，要求在会议进行时语言清晰，声压级足够。因此首先要保证的是语言的清晰度；我们决定采用分散式扩声方式，选择4只CS-635线性音柱扬声器壁挂安装在会议室内，满足会议室的声压级需求。
本方案选用了一台数字音频矩阵是8进8出的POLYCOM C8，内置多种处理功能，输入均衡：10段参量均衡，输出均衡：10段参量均衡或者31段图示均衡，十点反馈抑制功能，还有自动增益，高通，低通，降噪，压限，延时等多项处理功能；可以完全消除会议室的空调等设备的噪声；带远程视频会议的回声消除。既有RS-232，方便电脑即时操控，又有LAN口连接网络，无论身在何地，一根网线将操控把握在手中。
配置1套无线手持话筒供流动发言使用，配置一台DVD可播放一些背景音乐。通过12路电源时序器H-WIT PAP-1210，更利于专业设备的维护，用户只需一键便能开启或关闭所有设备，减少了误操作对设备的损害。
显示系统方面配置2台60寸高清LED液晶电视做为本地视频显示和远程视频会议的对方视频的显示使用。系统设计采用插卡式高清混合矩阵MAXLAB HD-MMD0808,数字化传输以及显示方式。显示效果:可以显示任何高质量的图像,而且颜色丰富分辨率清晰。

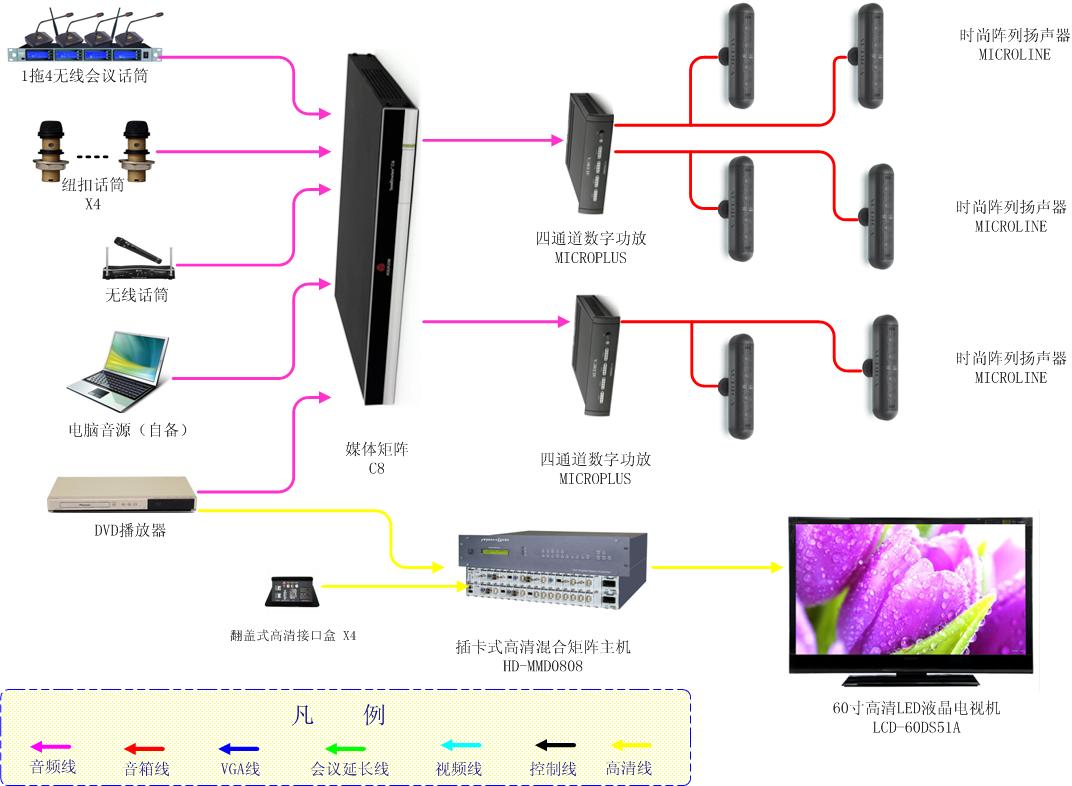

方案示意图：
|
