项目背景：

•  要求可以满足现代会议的一切管理需求，指挥中心会主要满足以会议、学术交流、指挥下属单位远程会议的功能，以会议的语言扩声为主，音乐为辅。

•  指挥中心是集信息搜集、传递、处理、显示于一体的高科技综合性系统工程。

•  要求最基本的发言机装备有：带开关的话筒和LED状态显示器。会议主席用的发言机还有话筒优先系统，主席用这个功能可以使正在进行的代表发言暂时静止。

•  满足中型会议扩声的需求。系统声学指标达到国家《厅堂扩声系统声学特性指标》的音乐和语言兼用一级标准扩声指标。

•  显示系统为DVI同步显示系统，DVI同步即DVI显示器上的内容可完全同步地在大屏上显示，这种结构的显示屏由播出机、控制板、屏体等组成。

•  中央控制系统对会议室灯光、窗帘、音/视频设备、信号处理设备等进行集中控制；配置1台彩色无线触摸屏，可以在会议厅的各个方位对系统进行控制。

选型清单:

设计思路概述:

使用电扩声系统，厅堂内应该能达到扩声声学特性指标——GYJ125《厅堂扩声系统声学特性指标》“语言和音乐兼容扩声一级”标准。利用最先进的声学设计EASE软件作为方案设计的工具。

指挥中心选用了系统稳定性强且造型美观的会议主机H-WIT MC-600MS，1 支主席话筒单元H-WIT MC-600C和9支代表单元H-WIT MC-600D。

根据国家GYJ125《厅堂扩声系统设计规范》，要求在会议进行时语言清晰，声压级足够。因此首先要保证的是语言的清晰度；我们决定采用集中+分散式扩声方式，选择2只SLS CAD300线性音柱扬声器壁挂安装，为了满足指挥大厅的声压级均匀，还配置了4只天花吸顶喇叭SLS PRD8COM。

本方案选用了一台数字音频矩阵是12进12出的POLYCOM SR12，内置多种处理功能，输入均衡：10段参量均衡，输出均衡：10段参量均衡或者31段图示均衡，十点反馈抑制功能，还有自动增益，高通，低通，降噪，压限，延时等多项处理功能；可以完全消除会议室的空调等设备的噪声；既有RS-232，方便电脑即时操控，又有LAN口连接网络，无论身在何地，一根网线将操控把握在手中。

配置2套无线手持话筒供流动发言使用，配置一台DVD可播放一些背景音乐。通过12路电源时序器H-WIT  PAP-1210，更利于专业设备的维护，用户只需一键便能开启或关闭所有设备，减少了误操作对设备的损害。

根据要求在指挥厅内安装一块LED拼接显示屏幕，并将该信息自动分配到LED显示屏的每个单元板，从而完成显示屏所需要的各种信号，使LED显示屏体显现出色彩逼真、动态感强的画面。

系统设计采用插卡式高清混合矩阵MAXLAB HD-MMD1616,数字化传输以及显示方式。显示效果:可以显示任何高质量的图像,而且颜色丰富分辨率清晰;

中央控制系统主要用来控制会议室的播放设备，如DVD机、TV；显示设备，远程视频终端、插卡式高清混合矩阵；音响系统，如音量大小、功放电源管理；以及灯光窗帘等环境设备。

采用功能强大的MAXLAB MAX-CP2E经济型控制系统。MAX-CP2E主机是第二代控制系统中功能强大的综合控制系统，有很高的性价比和扩展性。MAX-CP2E主机带有4个RS232双向串行口，用来控制投影机、音频处理器等；MAX-CP2E主机带有8个IR口，可用来控制DVD机等红外或单向串行设备。配了1台强电继电器模块MAX-PCI8，可实现投影机、背投屏、日光灯、窗帘、功放电源等的控制，一个MAX-PCI8共有8路，每路电流不能超过10A。

在控制触摸屏上配置一台APPLE无线液晶触摸屏IPAD，可用它来实现对会议室内的所有设备的集中总控制。管理人员只须通过触摸屏，就可以轻松实现对指挥厅内所有设备的控制。

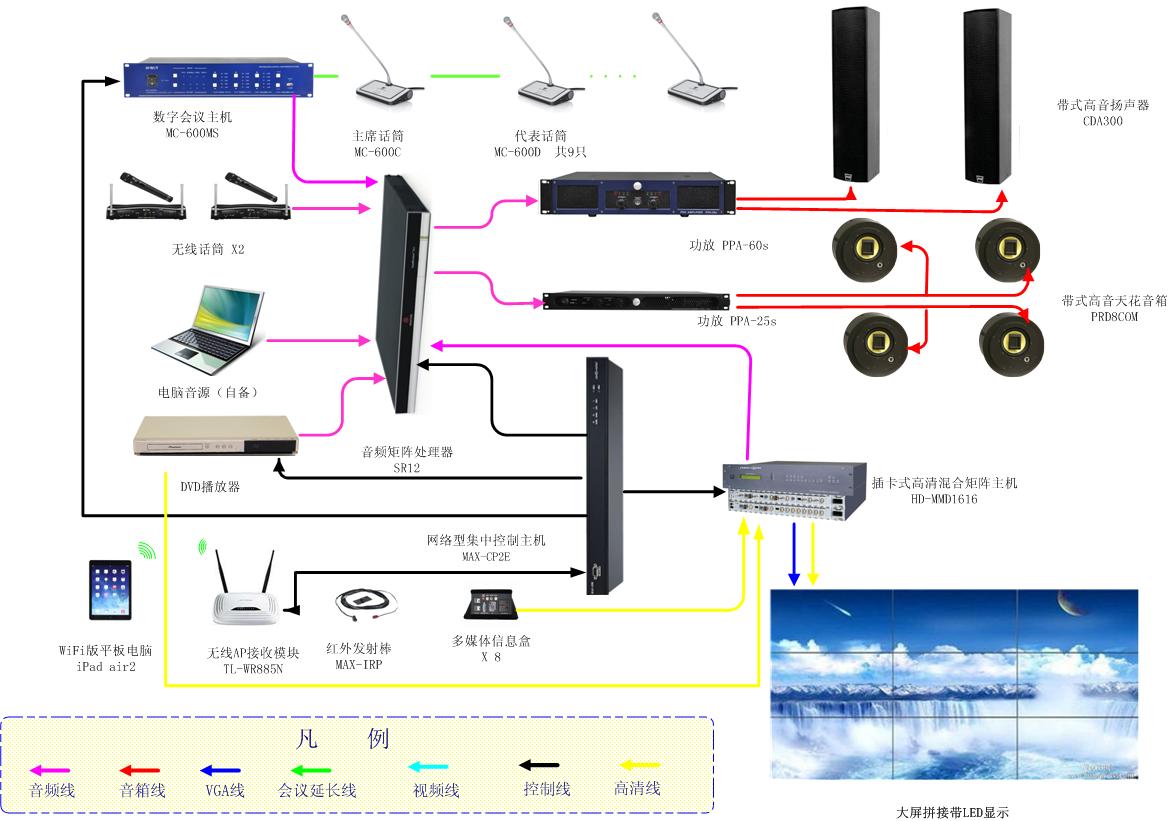

方案示意图:
