项目背景：

•  要求可以满足现代会议的一切管理需求，包括：基本的话筒管理，资料分配和显示。满足机务员在相应的软件模块的帮助下可以对会议实行监控。

•  要求最基本的发言机装备有：带开关的话筒和LED状态显示器。会议主席用的发言机还有话筒优先系统，主席用这个功能可以使正在进行的代表发言暂时静止。

•  选取具备先进功能的DVD和录像机通过投影机还原其图像，为了更高效、实时配备一套智能化的控制设备，提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识。

•  满足中小型会议扩声的需求。系统声学指标达到国家《厅堂扩声系统声学特性指标》的音乐和语言兼用一级标准扩声指标。

•  配置投影机和100英寸投影屏幕，投影机采用隐藏方式吊顶安装。

•  中央控制系统对会议室灯光、窗帘、音/视频设备、信号处理设备等进行集中控制；配置1台彩色无线触摸屏，可以在会议厅的各个方位对系统进行控制。

选型清单：

设计思路概述：

使用电扩声系统，厅堂内应该能达到扩声声学特性指标——GYJ125《厅堂扩声系统声学特性指标》“语言和音乐兼容扩声一级”标准。利用最先进的声学设计EASE软件作为方案设计的工具。

会议系统是会议必不可少的一个发言系统，会议室多采用圆桌式的布局方式，因此推荐使用手拉手式的会议发言系统。该会议室我们选用了系统稳定性强且造型美观的会议主机H-WIT MC-600MS，1 支主席话筒单元H-WIT MC-600C和9支代表单元H-WIT MC-600D。

根据国家GYJ125《厅堂扩声系统设计规范》，要求在会议进行时语言清晰，声压级足够。因此首先要保证的是语言的清晰度；我们决定采用分散式扩声方式，选择4只H-WIT CS-635线性音柱扬声器壁挂安装在会议室内，满足会议室的声压级需求。

本方案选用了一台TOA M-633D全自动数字音频处理矩阵,让混音器也走向智能。只需按一下按钮，完全免调试TOA M-633D 数字混音器就能自动消除让人不舒服的混响和回声，播放出准确、清晰的声音。它配有简单的按钮来进行自动音频调节，无须复杂的电脑设置，即便您不是音响技术员，也能操作M-633D。它具有自动回声控制功能，反馈抑制功能。

配置1套无线手持话筒TOA WT-5810/WM-5225供流动发言使用，配置一台DVD可播放一些背景音乐。通过12路电源时序器H-WIT PAP-1210，更利于专业设备的维护，用户只需一键便能开启或关闭所有设备，减少了误操作对设备的损害。

根据要求在会议室内安装一块100”电动正投屏幕。屏幕采用具有高增益、宽视角的电动玻珠投影幕，既能够满足建筑结构的尺寸要求，又能提供给观众清晰的画面。大屏幕采用凹槽安装方式，平时不使用时收缩在凹槽内，不会影响美观。

由于电动屏幕达到100”，因此选用3000ANSI流明SHARP XR-D258XA高亮度投影机，可以提供清晰逼真的图像。根据需求，我们进行了分析，会议室当中的绝大多数信号为VGA和复合视频信号，所以我们选用了一台音视频矩阵和一台VGA矩阵，来作为整个视频输入输出的切换系统，以实现将会议室内所以的视频信号都可以任意传送到需要呈现的显示设备当中。

中央控制系统主要用来控制会议室的播放设备，如DVD机、TV；显示设备，远程视频终端、AV矩阵和VGA矩阵；音响系统，如音量大小、功放电源管理；以及灯光窗帘等环境设备。

采用功能强大的MAXLAB MAX-CP2E经济型控制系统。MAX-CP2E主机是第二代控制系统中功能强大的综合控制系统，有很高的性价比和扩展性。MAX-CP2E主机带有4个RS232双向串行口，用来控制投影机、音频处理器等；MAX-CP2E主机带有8个IR口，可用来控制DVD机等红外或单向串行设备。配了1台强电继电器模块MAX-PCI8，可实现投影机、背投屏、日光灯、窗帘、功放电源等的控制，一个MAX-PCI8共有8路，每路电流不能超过10A。

在控制触摸屏上配置一台APPLE无线液晶触摸屏IPAD AIR2，可用它来实现对会议室内的所有设备的集中总控制。管理人员只须通过触摸屏，就可以轻松实现对会议室内所有设备的控制：

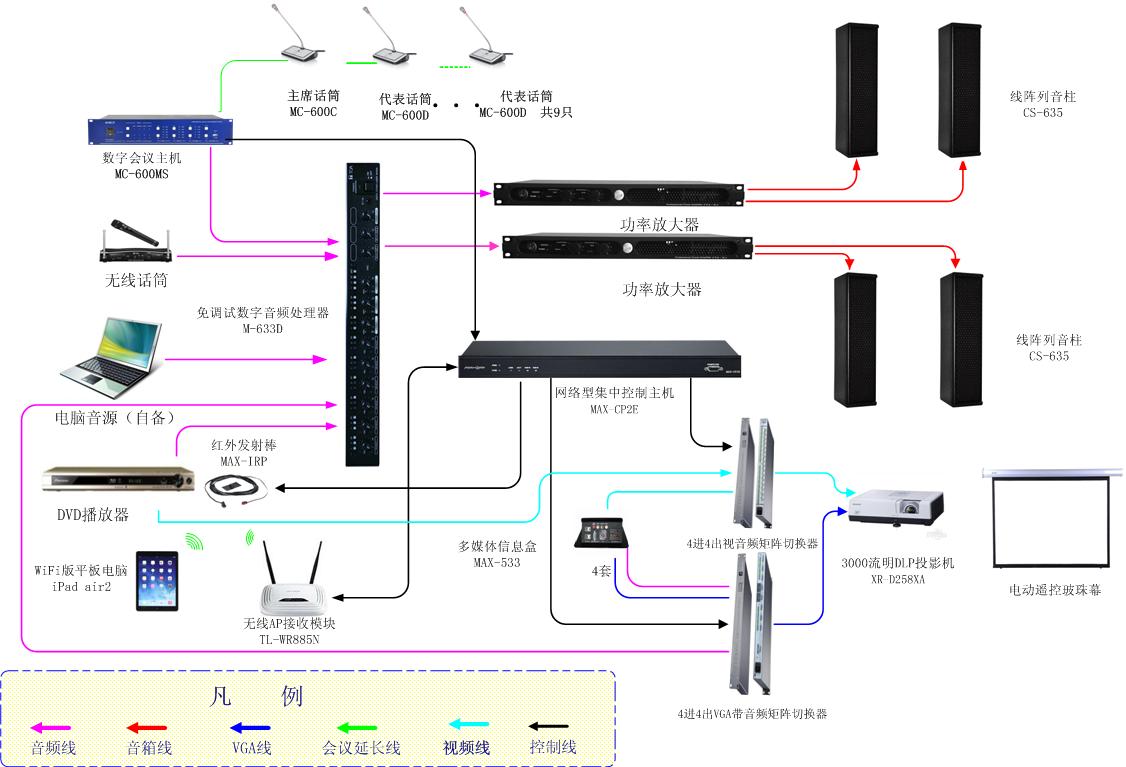

方案示意图:
