项目背景：

• 实现现代化会议室功能需求，会议室主要满足会议室以会议、培训、发言讨论的功能，会议室以语言扩声为主，音乐为辅。

• 要求可以满足现代会需求，有简单的发言系统，主要以移动话筒、发言讨论为主。

• 选取具备先进功能的DVD和录像机通过投影机还原其图像，为了更高效、实时配备一套智能化的控制设备，提高工作效率和简化复杂的操作，能适合所有人士使用而不需要具备专业知识。

• 满足中小型会议扩声的需求。系统声学指标达到国家《厅堂扩声系统声学特性指标》的音乐和语言兼用一级标准扩声指标。

• 配置投影机和100英寸投影屏幕，投影机采用隐藏方式吊顶安装。

• 中央控制系统对会议室灯光、窗帘、音/视频设备、信号处理设备等进行集中控制；配置1台彩色无线触摸屏和嵌入式墙控面板，可以在会议厅的各个方位对系统进行控制。

选型清单：

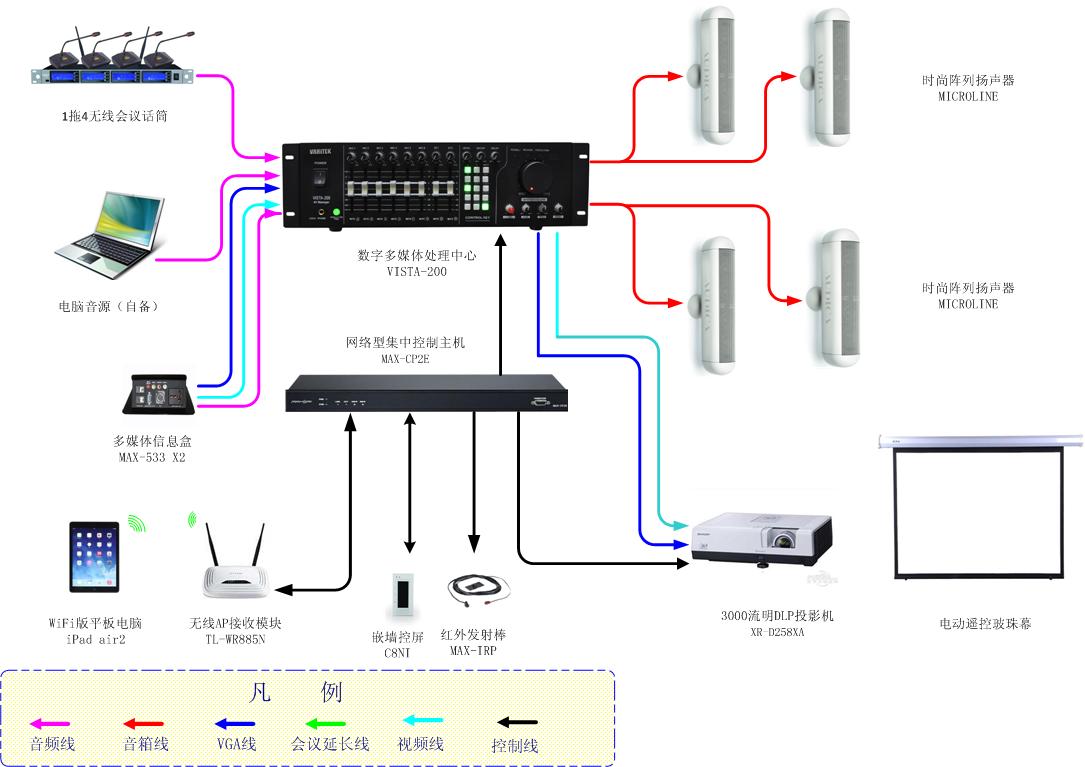

设计思路概述

使用电扩声系统，厅堂内应该能达到扩声声学特性指标——GYJ125《厅堂扩声系统声学特性指标》“语言和音乐兼容扩声一级”标准，利用最先进的声学设计EASE软件作为方案设计的工具。

会议系统采用了一套1拖4的无线会议系统H-WIT  WR-800，此话筒具有极高的频率稳定性，是会议室发言的首选。

根据GYJ125《厅堂扩声系统声学特性指标》“语言和音乐兼容扩声一级”标准，要求在会议进行时语言清晰，声压级足够。因此首先要保证的是语言的清晰度；我们决定采用分散式扩声方式，选择4只AUDICA MICROLINE扬声器壁挂安装在会议室内，既要满足会议室的声压级需求，又需要满足会议室的时尚设计理念。

这个房间的扩声系统控制中心由一台数字有源管理中心；VISTA-200来担当，此管理中心集合了调音台与功率放大器的功能，简化了整个系统。

配置一台电脑音源可播放一些背景音乐。通过12路电源时序器H-WIT PAP-1210，更利于专业设备的维护，用户只需一键便能开启或关闭所有设备，减少了误操作对设备的损害。

根据要求在会议室内安装一块100”电动正投屏幕。屏幕采用具有高增益、宽视角的电动玻珠投影幕，既能够满足建筑结构的尺寸要求，又能提供给观众清晰的画面。大屏幕采用凹槽安装方式，平时不使用时收缩在凹槽内，不会影响美观。

由于电动屏幕达到100”，因此选用3000ANSI流明SHARP XR-D258XA高亮度投影机，可以提供清晰逼真的图像。

中央控制系统主要用来控制会议室的播放设备，如DVD机、TV；显示设备，远程视频终端、AV矩阵和VGA矩阵；音响系统，如音量大小、功放电源管理；以及灯光窗帘等环境设备。

采用功能强大的MAXLAB MAX-CP2E经济型控制系统。MAX-CP2E主机是第二代控制系统中功能强大的综合控制系统，有很高的性价比和扩展性。MAX-CP2E主机带有4个RS232双向串行口，用来控制投影机、音频处理器等；MAX-CP2E主机带有8个IR口，可用来控制DVD机等红外或单向串行设备。配了1台强电继电器模块MAX-PCI8，可实现投影机、背投屏、日光灯、窗帘、功放电源等的控制，一个MAX-PCI8共有8路，每路电流不能超过10A。

在控制触摸屏上配置一台APPLE无线液晶触摸屏IPAD AIR2，还批配置了一个MAXLAB C8NI嵌墙控屏。可用它来实现对会议室内的所有设备的集中总控制。管理人员只须通过触摸屏，就可以轻松实现对会议室内所有设备的控制：
