TOA M-633D的技术和应用
随着现代音响技术的日新月异发展，音响设备也向着智能化，简单化发展，智能型一触式数字混音器——TOA的M-633D全自动数字混音器,让混音器也走向智能。只需按一下按钮， TOA的M-633D 数字混音器就能自动消除让人不舒服的混响和回声，播放出准确、清晰的声音。它配有简单的按钮来进行自动音频调节，无须复杂的电脑设置，即便您不是音响技术员，也能操作M-633D。它具有自动回声控制功能，反馈抑制功能以及用于增强声音清晰度的Clipguard自动滤波功能。而且，它将所需的全部功能集成在一个小型的标准机箱中。
M-633D全自动数字混音器的特点：
1、使用简单，单一功能按钮就可实现自动音频调节，无需复杂的软件设置，操作简单。
2、体积小，将所有必要功能融入一个精致小巧的1U尺寸机体中。
3、选择性多，搭载两种输入共12频道，3组立体声输入和6个单通道输入还分别搭载+24V 10mv的幻象电源。三种输 出6频道，2个立体声输出，2个单声道输出和1组录音输出。
4、功能强大，具有小型规模系统必有的功能，最适合音响环境较差的空间使用。
M-633D全自动数字混音器的功能：
1、 ARC(自动混响控制)功能
高级测量和处理算法改善了在具有复杂环境中的语言清晰度和声音品质。此功能同样自动识别室内模式频率并应用反向响应曲线补偿所测量的室内回响。在音响模糊不清的情况下，只需按一下“ARC”按键，设备就会开始自动检测，检出产生混响的频段，对空间声场进行控制。该功能可有效减少混响，使声音更清晰，营造舒适的音响环境。
2、 FBS(反馈抑制)功能
可以检测引起啸叫的频率，自动降低该频率，抑制令人厌烦的啸叫声。当使用传声器产生啸叫的时候，只需按一下 FBS按键就可以解决此问题。设备能经常检测容易引起啸叫的频率，自动降低该频率，避免让人不舒服的声音，提供稳定的声场环境。
3、 ACG(自动限幅保护)功能
当输入灵敏度设置在MIC或PHANTOM位置时，自动切换至过高输入电平所处的线路电平的输入灵敏度转换为线路电平，防止声音失真。这些功能均可帮助非专业人员大大提高操作实用性。
4、 自动静音功能
自动检测话筒输入1-6的信号，减弱立体声1-3输入信号的功能，全自动静音相当于掩蔽。此功能使在会议人员在使用话筒说话时自动把DVD等其他立体声输入的声音屏蔽，不用操作就能把两种声音都混合出现在会议上的现象去掉。
5、 调音功能
前面板有6个单声道话筒输入调节端子、3个立体声输入调节端子、1个立体声输出调节端子和2个单声道输出调节端子供用户自行调节所需要的通道声音大小。每个输入调节端子上面都有3个输出信号的分配按键，方便使用人员按现场需求把每个输入信号分配到不同的输出端子上，非常适合非专业人员现场的操作。
M-633D全自动数字混音器的参数：
|
型号 |
M-633D |
|
输入 |
6个单声道输入通道，可在LINE、MIC或PHANTOM之间切换
·LINE:-10dB*,2.4kΩ
·MIC:-46dB*,2.4kΩ
·PHANTOM:-46dB*,2.4kΩ,+24V DC,电子平衡
·可拆卸端子台(3针)，耳机插口
3个立体声输入(LR)
·-10dB*,/10kΩ，RCA插口，立体声迷你插口 |
|
输出 |
2个单声道输出
·0dB*,电子平衡，可拆卸端子台(3针)
1个立体声输出(LR)
·0dB*,电子平衡，可拆卸端子台(3针)
1个立体声录音输出(LR)
·-10dB*,RCA插口 |
|
总线线路 |
单声道通道×2,立体声通道×1 |
|
频率影响 |
20Hz-20kHz |
|
采样频率 |
48kHz/24比特 |
|
动态范围 |
90dB或更高(IHF-A比重) |
|
信号处理 |
自动回响控制(ARC)
反馈抑制器(FBS)
自动限幅保护(ACG)
自动静音 |
|
总线 |
单声道 2.立体声 1 |
|
AD转换器 |
24bit |
|
DA转换器 |
24bit |
|
信
号
处
理 |
自动回响控制
(Automatic
Resonance
Control) |
3系统(各单声道输出频道、立体声输出(L,R))
各系统独立设置,自动生成回响滤波器
自动检测回响开始开关×1,功能ON/OFF确认LED×1 |
|
反馈抑制
(FeedBack
Suppressor) |
6系统(各单声道输入频道)各系统独立设置
功能ON/OFF开关×6
功能ON/OFF确认LED×6 |
|
自动限幅保护
(Automatic
Clip Guard) |
6系统(各单声道输入频道)各系统独立运作 |
|
自动静音功能 |
功能ON/OFF开关×1 |
|
输入水平指示器 |
1个位置2色LED显示 检测到信号时绿灯亮起,达到峰值水平时红灯亮起 |
|
输出水平指示器 |
1个位置2色LED显示 检测到信号时绿灯亮起,达到峰值水平时红灯亮起 |
|
外观 |
面板:铝 发纹处理 黑色(近似蒙塞尔N1.0色)
箱体:表面处理钢板 黑色(近似蒙塞尔N1.0色) 3成光泽 |
|
尺寸 |
420(W)×44(H)×341.3(D)mm |
|
重量 |
约4kg |
|
附件 |
电源线(2m)×1,可拆卸式端口(3P)×10,橡胶脚×4,
机柜配件×2,机柜配件安装螺丝×6,机柜安装螺丝×4 |
M-633D全自动数字混音器的用途：

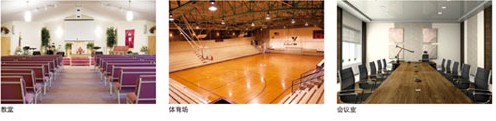

该款产品日本原装生产，主要针对各类中小型会议室、中小型报告厅、酒店独立多功能厅、培训室、学校多用途体育馆、礼堂、声像教室、中大型商店，连锁店、超市和各种楼堂场馆小于300平方米范围以内的扩声而设计的。
M-633D全自动数字混音器的系统案例：

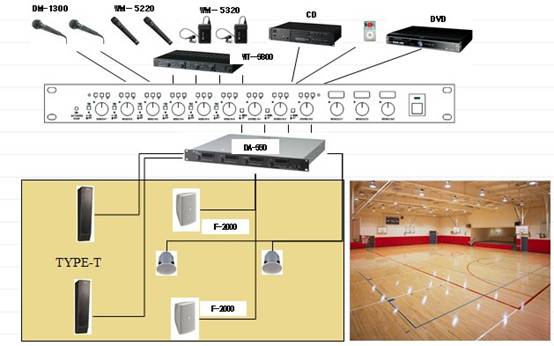

中小型体育馆

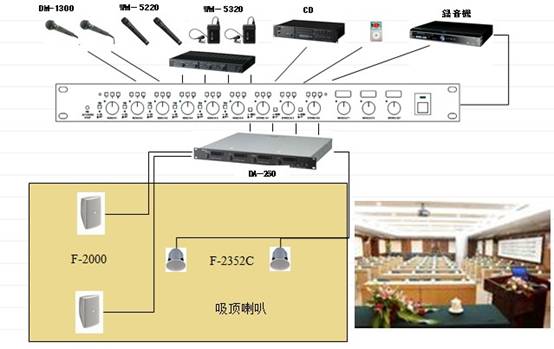

中小型会议室
撰写人 技术部 黄海锋 |
