产品描述:

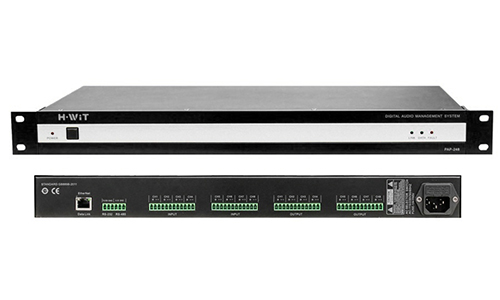

新一代PAP-248-II是一台功能强大的8进8出数字处理器,采用了ADI SHARC第四代ADSP-21489浮点音频DSP芯片,提供高性能400 MHz/2200 MFLOP处理器能力。超低底噪前置放大电路,低失真度模拟电路,116.7dB音频AD、DA,为现场提供高品质的声音品质。设备前面板有音量状态显示,PAP-248能够显示全部的输入8、输出8通道音量状态;设备前面板LCD显示屏,能够循环显示设备当前IP地址、处理器当前使用的预设编号、预设名称,便于系统中有多台处理器时,便于管理员能够快速识别、区分当前处理器。前面板具有网络连接状态指示灯、错误报警指示灯,当现严重错误时,可闪烁红色报警提示。
特性:
强大的DSP处理器能力
PAP-248基于超级强大的ADSP-21489超级强大的DSP处理能力,以及基于我们全新的核心DSP法,实现了内置独立的8通道极低失真自适应反馈抑制器,8通道噪声门、8通道输入压限器、8通道16段PEQ、8通道输入48dB斜率高通-低通滤波器、8通道1秒延时器,意味着您可以对每一个输入音频通道进行精确、精心的设置。8x8全矩阵混音,实现任意输入通道的自由混音。8个输出通道均有独立的16段PEQ、压限器、48dB斜率高通-低通、2秒延时器。
内置正弦波、粉红噪声、白噪声信号发生器。可存储32个场景。
丰富的音频通道与控制接口
1个TCP/ I P通讯端口,1个RS- 232通讯端口,开放第三方控制协议。可满足各种大、中、小型专业音频项目使用。可以满足剧场、音乐厅、远程视频会议、体育场馆、教堂、会议中心、主题公园等公共扩声系统等多方面的应用需求。
易用的控制软件
我们拜访经验丰富的资深音响工程师、专业调音师,深入沟通调试、应用人员的操作习惯,开发出符合行业应用的软件界面。控制软件通俗易懂、可无需说明书快速上手操作。每个输入数值可以直接键盘输入,得到您想要的精确数值,如-12.2dB直接输入-12.2。音量推杆操作Shi f t +选中通道,按键盘上、下方向键,可实现1dB步进、步减。对于PEQ、Li mi t er这类复杂参数调整,参数可以快速复制、粘贴,您可轻松实现多通道的数据复制,操作便捷。
开放的RS-232、TCP/IP通讯协议
实现第三方设备控制音量、调用模式,设置静音,能够通过TCP/IP协议批量读取混音前电平表和混音后电平表,便于第三方软件集成。
产品特点:
● 高性能浮点DSP处理芯片;
● 8通道平衡输入音频通道
● 8通道支持MI C输入
● 每个MIC输入支持48V幻象供电
● 8个平衡音频输出通道
● 8通道独立的自适应反馈抑制器
● 8通道自动混音,带AGC功能
● 输入每通道:前级放大、噪声门、压缩器、16段参量均衡、延时器、自动混音台
● 输出每通道: 16段参量均衡、分频器、高低通滤波器、限幅器、延时器
● 内置信号发生器:正弦波信号、粉红噪声、白噪声、
● 开放RS-232、TCP/IP协议实现第三方控制
● 有摄像跟踪代码输出,便于通过第三方中控实现摄像联动功能
● 支持32组场景预设功能,可通过TCP/IP、RS-232协议调用
产品规格:
音频输入 |
8路平衡输入,凤凰插头 |
标称输入电平 |
+4 dBu线路或-40 dBu话筒电平 |
话筒前置放大增益 |
0~40 dB模拟增益,20dB数字增益 |
最大输入电平 |
+21.9dBu |
输入阻抗 |
>5 kΩ平衡,>3kΩ非平衡 |
共模抑制比(CMRR) |
>70dB @ 1 kHz |
前置放大等效输入噪声(EI N) |
<-125 dBu, 22Hz~22kHz |
幻象电源 |
+48 VDC |
音频输出 |
8路平衡线路电平,凤凰插头 |
标称输出电平 |
0 dBu线路电平 |
输出阻抗 |
600 Ω平衡 |
DSP频率、处理能力 |
400Mhz,400MIPS,2200 MFLOP |
采样频率/量化 |
48kHz,24Bit ADC,24Bi t DAC |
频率响应 |
20Hz~20 kHz, + /- 0. 5 dB |
动态范围 |
116.7 dB,ADC, DAC |
总谐波失真 |
<0. 01%;20Hz~20kHz@+4dBu |
信道间串扰 |
>-80 dB @ 1 kHz, 典 型 |
设备尺寸WxDxH |
1U,480 mm x 250mm x 44mm |
电源 |
100~240VA,50/60 Hz,75W |
工作环境 |
0℃至40℃ |
|
